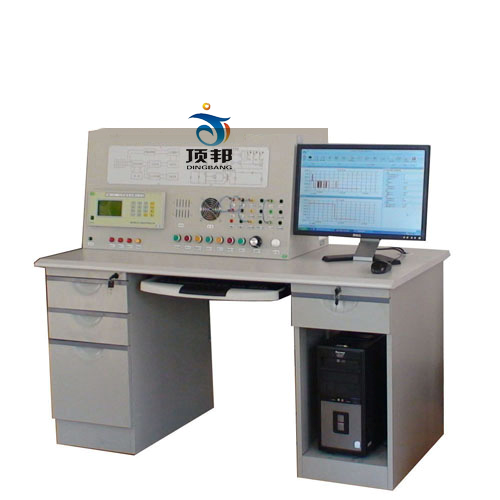

太陽能光熱利用系統演示測量實驗臺

太陽能光熱利用系統演示測量實驗臺
[名稱]:太陽能光熱利用系統演示測量實驗臺
[規格型號]:DB-JX07
[產品價格]:226000
[參數下載]:
[聯系電話]:021-36334717
[QQ]:
點擊這里給我發消息點擊這里給我發消息
已有 人關注該產品

產品詳情

一、系統特點
1.新穎性:以前沿技術為導向,與實驗相結合。
2.開放性:開放式設計,用戶可以利用裝置資源進行二次設計。
3.實用性:采用準實物設計。

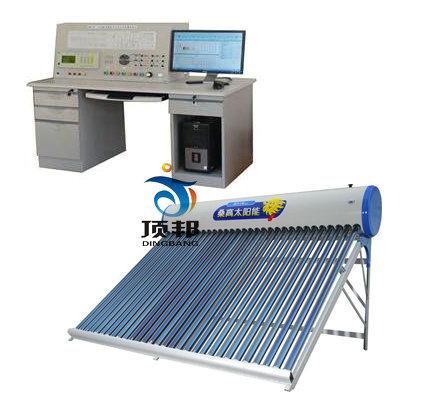

太陽能光熱利用系統演示測量實驗臺
太陽能光熱利用系統演示測量實驗臺


二、實驗臺的組成
1.太陽能系統:太陽能集熱器、蓄熱水箱、變頻水泵
2.控制系統:太陽能控制器
3.采暖系統:地面盤管
4.DBT—2A型太陽熱水系統性能測試儀
5.配套管件
三、實驗臺系統圖

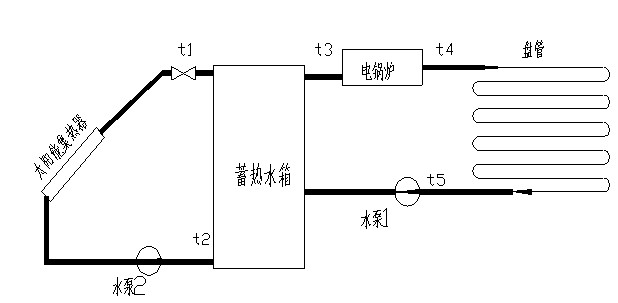

1.太陽能+地板采暖

太陽能光熱利用系統演示測量實驗臺

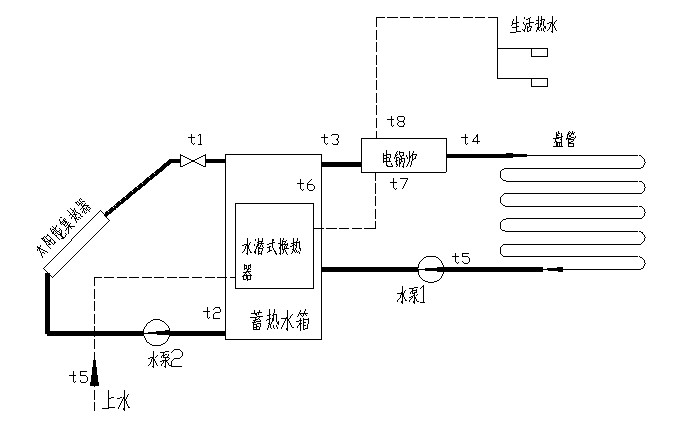

2.太陽能+地板采暖+生活熱水
太陽能光熱利用系統演示測量實驗臺

四、實驗臺的主要功能
1.掌握太陽能系統的基本原理,使學生理解各個部件的用途。
2.太陽能熱水系統、太陽能+地板采暖系統。
3.分析當地全年不同的室外條件下,利用太陽能制備生活熱水、太陽能供暖的可行性和經濟性,掌握其基本規律,為進一步地深入研究、應用積累實驗數據。
4.對在相同的熱負荷條件下,調整太陽能集熱器面積、蓄熱水箱容積,找出最佳的太陽能地板輻射采暖太陽能集熱器面積、蓄熱水箱容積的配比。
5.根據進出口溫度不同,分析全年熱泵系統的COP,確定太陽能+水源熱泵空調冷熱源系統比例。

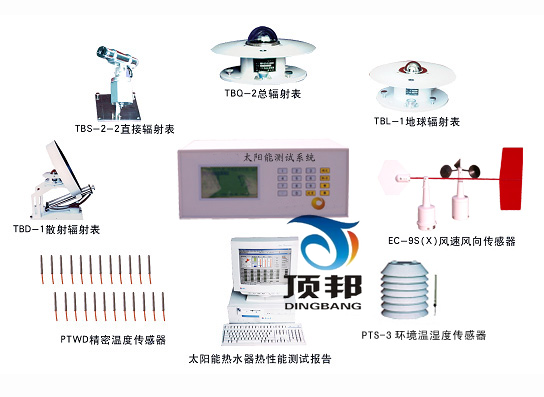

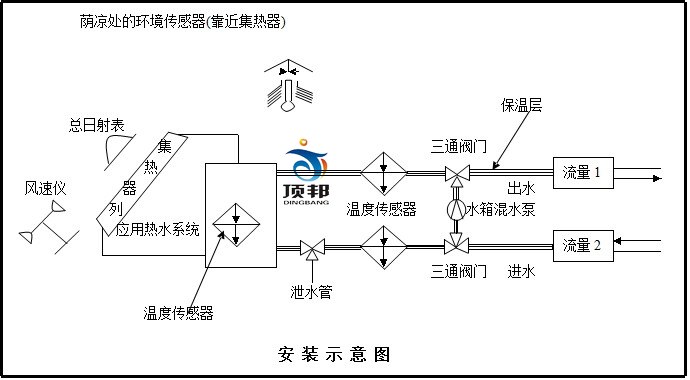

DBT—2A型太陽熱水系統性能測試儀
(便攜式儀器適合太陽能熱水工程現場檢測)
DBT—2A型太陽熱水系統性能測試儀是滿足國標GB/T20095-2006要求的一款專業熱水工程的檢測儀器,保證熱水工程的設計指標及施工質量驗收標準。同時該產品還可以長期工作于熱水工程中,對整個系統進行在線監測,隨時對系統內的熱性能進行診斷和報警,并提供運行數據。是質檢部門,生產廠家,科研單位必備產品。
一、產品測試范圍
1.家用太陽能熱水器
2.太陽能熱水工程
二、產品運行環境
1.環境溫度 -40℃~60℃
2.相對濕度 ≤90%
3.適用電源 220V(±10%),50Hz(±2%),或無電源地區(內配充電電池DC12V)
三、技術指標及特點


太陽輻射 A.通道數:2通道(總輻射) B.測量范圍:0~2000W/m2
C.測量精度:小于5% D.顯示分辨率:1 W/m2
E.顯示內容:瞬時值,小時累計量,日累計量等
水箱溫度 A.通道數:3路 B.測量范圍:-20~150℃ C.測量精度:±0.2℃
D.顯示分辨率:0.1℃,不銹鋼封裝,¢4*40mm,全密封,防腐,放水
環境溫度 A.通道數:1路 B.測量范圍:-40~70℃ C.測量精度:±0.2℃
D.顯示分辨率:0.1℃,不銹鋼封裝,¢4*40mm,全密封,防腐,放水,帶防輻射罩
進出水流量 A.通道數:2路 B.測量范圍:0.2~1.2(立方米/小時) C.耐水溫:0---120度
D.測量精度: <0.5%
環境風速 A.通道數:1路 B.測量范圍:0~70米/秒 C.測量精度:±0.3米/秒

1.標準RS232接口與管理微機有線連接(增加驅動器通訊距離達200米),實時傳送采集數據,并可下載數據存入微機。
2.DBT—2A型太陽熱水系統性能測試儀管理軟件一套。此軟件支持(GB18708, GB/T19141,GB/T20095-2006太陽熱水系統性能評定規范 )等國標要求,自動打印檢測報告,在windows2000以上環境即可運行,實時顯示各路數據,檢測數據自動存儲(存儲時間可以設定),自動繪制太陽能熱水系統的熱量與太陽輻照量的曲線圖,與打印機相連自動打印,數據存儲格式為EXCEL標準格式,可供其它軟件調用。
3.DBT—2A型太陽熱水系統性能測試儀采用高性能微處理器為主控CPU,大容量數據存儲器,可連續存儲數據4000條以上,數據采樣率高于0.5秒/通道,工業控制標準設計,便攜式防震結構,大屏幕液晶顯示屏,輕觸薄膜按鍵,操作簡單。適合在惡劣工業環境使用。具有停電保護功能,當交流電停電后,由充電電池供電,可維持24小時以上。
4.外觀尺寸:金屬外殼350×150×300(mm)。
5.數據存儲容量:4000條數據。
6.數據存儲內容:時間(真太陽時間),太陽輻射(順時功率,日累計量),溫度(環境溫度,水溫,集熱器溫度),風速,流量等信息。
7.顯示內容:時間(真太陽時間),太陽輻射(順時功率,日累計量),溫度(環境溫度,水溫,集熱器溫度),風速,流量等信息。
8.系統結構:便攜式結構,所有檢測儀表放入二臺箱內,便于檢測人員現場測試。

四、DB-FL33太陽能光熱利用系統演示測量實驗臺基本配置

序號 設備名稱 型號 數量 單位
1 太陽能平板集熱器   1.5 m2
2 固頂臺架(可調傾角) 自建 1
3 蓄熱水箱(保溫50mm橡塑) 0.3 m 1
4 管道 DN15 1
5 水泵 PW-122E 1
6 太陽能采集器控制器 定制 1
7 太陽能場地施工 3 m2屋頂 1
8 地板采暖盤管施工 3 m2屋內 1
9 太陽熱水系統性能測試儀 SYT-2A 1
10 太陽總輻射傳感器 TBQ-2 1
11 精密溫度傳感器(-40~150℃,
精度:±0.1℃,低溫型,不銹鋼封裝,¢4*40mm,全密封,防腐,放水,太陽能熱水器專用)
PTWD-2A 3
12 環境溫度傳感器(帶防輻射罩) PTWD-2AF 1
13 數字風速傳感器 EC-9S 1
14 太陽熱水系統性能評定規范軟件 DBT-2A 1
15 流量傳感器(范圍:0.2~1.2(立方米/小時) 耐水溫:0---120℃ 精度:小于0.5%
工作壓力:25MP,信號輸出:脈沖)
LW-B 2
16 傳感器支架(鋼制結構) DB-TRM-ZJ1 1
17 數據通訊線纜及傳感器連接線纜 標準 1


五、技術資料
提供儀器設備的安裝手冊、操作手冊、維修保養手冊等技術文件及產品合格證、質量保證書等全套資料。
六、技術服務
質保與維修:提供一年保修,終身維修,終身提供軟件免費升級。
七、檢測內容
系統執行國標GB/T18708 ,GB/T19141,GB/T20095-2006太陽熱水系統性能評定規范等要求方法測試(熱性能:日有用得熱量,升溫性能,儲水箱保溫性能等指標)



太陽能光熱利用系統演示測量實驗臺

太陽能光熱利用系統演示測量實驗臺
